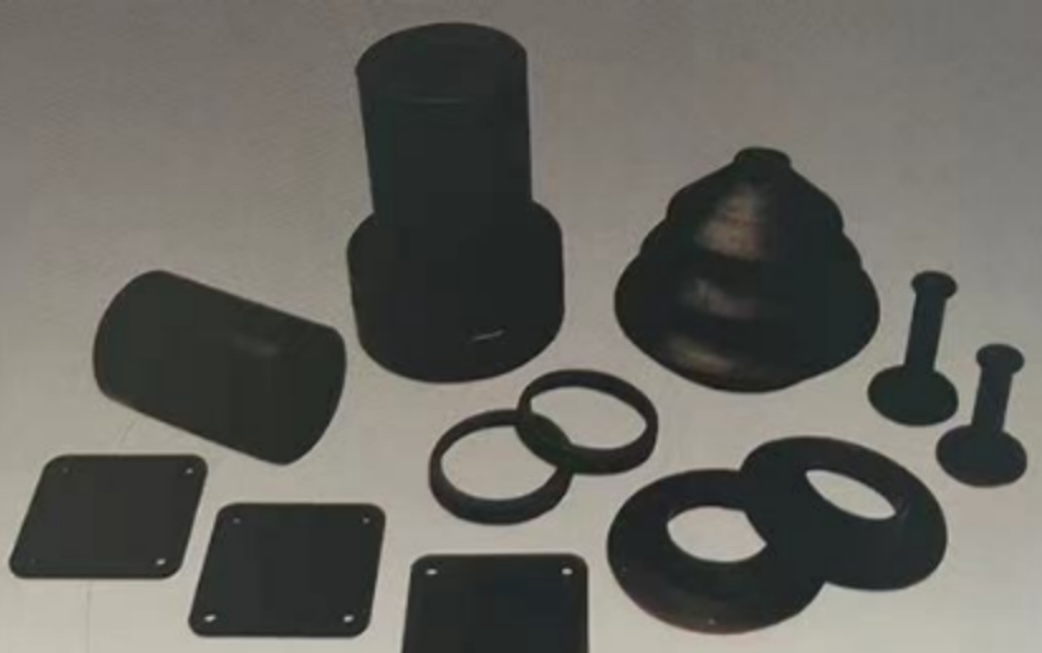

Gumové tesnenia – Sprievodca statickými a dynamickými tesniacimi komponentmi

Inžinieri čelia neustálej výzve: vybrať správne tesnenie pre danú aplikáciu. Každý deň si prezeráte výkresy, otvárate manuály na údržbu alebo chodíte po výrobnom priestore. Utesnenie príruby netesní. Valca sa pokazí.Hriadeľ sa opotrebováva.Vinník? Často nevhodný výber tesnenia. Táto príručka prináša praktické scenáre, ktoré vám pomôžu vybrať si medzi gumenými tesneniami, prachovými tesneniami, V‑tesneniami a O‑krúžkami.

Statické tesnenie pre nehybné spoje

Zamyslite sa nad púmpovým krytom. Dve kovové povrchy spojené skrutkami. Na prvý pohľad vyzerajú rovno, no pod mikroskopom sú plné škrabancov, stôp po nástrojoch a drobných priekopiek. Kvapalina nájde tieto cesty. Medzi nimi je umiestnená gumená tesniaca medzera. Skrutky dotiahnete. Tesniaca medzera sa stlačí, vypĺňa tieto nerovnosti a zamedzuje úniku. Používajte ich na púmpové kryty, kryty ventilov, prírubové spoje potrubí či prístupové panely. Veľké plochy? Nepravidelné tvary? Žiadny problém. Ak vaša aplikácia zahŕňa dva nehybné povrchy, ktoré je potrebné utěhliť, gumená tesniaca medzera je často tou správnou voľbou. Pamätajte: nie sú určené pre pohyblivé časti.

Dynamické tesnenia pre kľukové a rotujúce hriadele

Teraz si predstavme hydraulický valec na bagri. Pístová tyč vysúva a zasúva, kĺže sa dovnútra a von z valca. Prach, blato a piesok sú všade. Ak tieto nečistoty preniknú cez tesnenie pístovej tyče, poškriabu stenu valca, poškodia piest a zničia celé zariadenie. Čo k tomu pridáte? Tesnenia proti prachu patria na hydraulické valce, pneumatické pohony, lineárne vodiacie systémy – na akúkoľvek priamočiary hriadok vystavený nečistotám.

Nainštalujte ich na vonkajšiu stranu primárneho tesnenia proti tlaku. Ich úlohou je odstránenie nečistôt, nie ich zadržiavanie. Pružná krajka pri každom sťahovaní tyče očistí jej povrch – zoškrabe bahno, nečistoty a kvapky vody. Ak vaše zariadenie pracuje v prašných, zabahnených alebo vlhkých prostrediach, tesnenie proti prachu výrazne predĺži jeho životnosť. Sú prvou ochranou pred kontamináciou. Vymeňte ich pravidelne; opotrebovávajú sa rýchlejšie ako tesnenia proti tlaku.

Ale čo s rotujúcimi hriadeľmi? Elektromotory. Prevodovky. Prenášacie valce. Tieto hriadele sa otáčajú rýchlo, často sú nevyrovnané a niekedy majú drsný povrch spôsobený opotrebovaním. Štandardné tesnenie s pery sa prehrieva, vydáva piskot a rýchlo odchádza z prevádzky. V takýchto prípadoch je najvhodnejšia iná geometria. V‑tesnenia sú tou správnou voľbou pre rotujúce hriadele s nevyrovnaním, vychýlením alebo drsným povrchom.

V‑tvarový prierez je dômyselný. Pri rotácii hriadeľa odstredivá sila vyhodí tesniacu perku smerom von. Tá sa takmer nedotýka protipovrchu, čo znamená minimálne trenie. Tento tvar vytvára čerpací efekt, ktorý odsúva nečistoty preč od tesnenia. Nie je potrebné tesné usadenie. Jednoducho nasuniete na hriadeľ a samovoľne sa vyrovná. Používajú sa na elektrické motory, vstupné a výstupné hriadele prevodoviek, poľnohospodársku techniku a dopravníkové valce. Zvládajú rýchlosť hriadeľa až 20 metrov za sekundu. Dokážu tolerovať uhlové nesúmernosti, ktoré by iné tesnenia zničili. Montáž je rýchla; nepotrebujete žiadne špeciálne nástroje.

Univerzálne O-krúžky pre rôznorodé aplikácie

Tak kedy použijete najbežnejšie tesnenie vôbec? Všade inde. O‑krúžky sú predvoleným tesnením takmer pre všetko: hydraulické valce, pneumatické ventily, rýchlospojky, armatúry na tekutiny a nespočetné množstvo ďalších statických i dynamických aplikácií. Princíp je jednoduchý: riadená deformácia. Vyrezáte drážku, vložíte do nej o‑krúžok a stlačíte ho protidielom. Okrúhly prierez sa sploští a vytvorí dve tesniace styky. Vnútorný tlak tlačí o‑krúžok na stranu s nižším tlakom, čím zvyšuje kontaktný tlak. Samoenergetizujúce. Funguje od vákua až po vysoký tlak. Pri správnom materiáli funguje od –50 °C do 200 °C. Ak máte drážku, o‑krúžok pravdepodobne padne.
